格立特變頻器作用
變頻器集成了高壓大功率晶體管技術和電子控制技術，得到廣泛應用。變頻器的作用是改變交流電機供電的頻率和幅值，因而改變其運動磁場的周期，達到平滑控制電動機轉速的目的。變頻器的出現，使得復雜的調速控制簡單化，用變頻器+交流鼠籠式感應電動機組合替代了大部分原先只能用直流電機完成的工作，縮小了體積，降低了維修率，使傳動技術發展到新階段。
格立特變頻器工作原理
變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置，能實現對交流異步電機的軟起動、變頻調速、提高運轉精度、改變功率因素、過流/過壓/過載保護等功能。從而達到改善產品工藝、節能環保等功用。

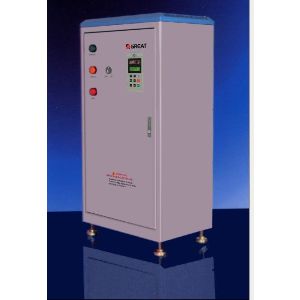

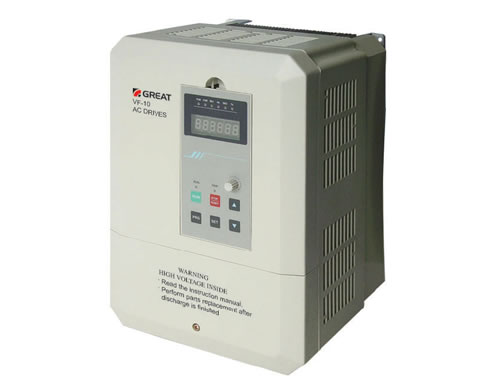

格立特變頻器典型系列介紹
|
性能特點： 共有無速度傳感矢量控制、有速度傳感矢量控制、VVVF三種控制模式可選。電機參數自動辨識。準確的轉矩限定。12kHz載波頻率，實現全面靜音運行。靈活的多種組合頻率設定。7路可編程的輸入I/O，共有27種功能可選，并有1路高速I/O口，可作 為脈沖頻率給定。4路可編程的輸出I/O，共有24種功能可選，并有1路高速I/O口，可外接頻率表。RS485通訊接口。內置PI調節器及簡易PLC功能，PI的給定和反饋通道有多種組合，PI調節器獨立可調，具有反饋斷線保護、睡眠和喚醒功能。紡織專用的三角波擺頻功能。用戶程序可升級。 |
技術規范：
格立特變頻器VC3000系列標準規范
項 目
規 范
電源
額定輸入電壓
三相380V±30%，50~60Hz±5%
輸出
額定輸出電壓
三相380V（最大輸出電壓與輸入電源電壓相同）
連續運行電流
100%額定輸出電流
過載能力
150%額定輸出電流 2分鐘，180%額定輸出電流 10秒
控制性能
輸出頻率
0Hz~400Hz
調制方式
優化空間電壓矢量PWM 調制模式
控制方式
有PG反饋矢量控制 ； 無PG反饋矢量控制 ；V/F控制
運行命令給定方式
鍵盤給定；外部端子給定；通過串行通訊口由上位機給定
速度設定分辨率
數字設定：0.01Hz
模擬設定：1/1000最大頻率
速度設定精度
數字設定：±0.01%最大頻率（－10℃～＋40℃）
模擬設定：±0.05%最大頻率（25℃±10℃）
速度控制精度
有PG反饋矢量控制：±0.05%額定轉速 ；
（25℃±10℃）
無PG反饋矢量控制：±0.5% 額定轉速；
（25℃±10℃）
速度控制范圍
有PG反饋矢量控制：1：1000
無PG反饋矢量控制：1：100
轉矩控制響應
有PG反饋矢量控制：< 150mS
無PG反饋矢量控制：< 200mS
起動轉矩
有PG反饋矢量控制：200%額定輸出轉矩/0.05Hz； 無PG反饋矢量控制：150%額定輸出轉矩/0.5Hz
制動轉矩
無能耗制動：22KW以內>20%額定輸出轉
矩,30KW以上>15%額定輸出轉矩
有能耗制動：>150%額定輸出轉矩
轉矩控制精度
±5%額定輸出轉矩
控制輸入輸出信號
設定參考電壓輸出
1 路，+10V，5mA
控制電壓源輸出
24 V，100mA；也可通過PLC 端子由外部提供
外部用戶電源輸入
1路，接點輸入端子的工作電源可使用外部有源接點的電源（12~24V）
模擬輸入
1 路，0~10 V /0~20 mA DC，10bit
1 路，0~10 V DC，10bit
模擬輸出
1 路，0~10V，輸出可編程，多種輸出量可選
1路，0~10V/0-20mA，輸出可編程，多種輸出量可選
可編程接點輸入
7 路可編程，正/反轉，正/反轉點動、多段速度、多段加/減速時間、自由停車、電壓/電流切換等27種功能可選
脈沖信號輸入
1路，0~50K HZ
PG信號輸入
A＋、A－、B＋、B－差動輸入 ；A－、B－開路集電極碼盤輸入
FAM 頻率信號輸出
1 路，頻率表信號（輸出頻率為變頻器輸出頻率的倍率信號），0~50kHz
集電極開路輸出
2 路，24種運行狀態可選；最大輸出電流50mA
可編程繼電器輸出
2 路，24種運行狀態可選，觸點容量：250V AC /3A 或30V DC /1A
串行通訊接口
RS-485接口
標準功能
電流限幅、轉矩提升、轉速追蹤、直流制動、停電再起動、轉差補償、故障自動復位、頻率上下限限制、偏置頻率、起動頻率、跳躍頻率、頻率增益、載波頻率調整、加/減速模式可調、電壓表輸出、電流表輸出、多段速度、程序運行、擺頻運行、PI閉環運行、比例連動、遠距離控制，正反轉死區
保護功能
過壓、欠壓、過流、電流限幅、過載、過熱、電子熱過載繼電器、過壓失速、數據保護等
顯示
四位數碼顯示(LED)
設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、輸出轉矩、開關量端子等16種狀態參數、編程菜單參數以及31種故障代碼等
中/英文液晶顯示(LCD)
控制方式、當前編程或監視參數名稱、報警內容、鍵盤操作指導等
指示燈
(LED)
參數單位、RUN/STOP狀態等
使用條件
安裝場所
室內，海拔不高于1000米，無塵，無腐蝕性氣體，無日光直射
適用環境
-10℃~+40℃（裸機為-10℃~+50℃），20%~90%RH（無凝露）
振動
小于0.5g
儲存方式
-25℃~+65℃
安裝方式
壁掛式，落地電控柜式
防護等級
IP20
冷卻方式
0.75KW及以下為封閉自冷，其它為強迫風冷
