逆變器

發布時間：2020-5-19 10:52:31　瀏覽次數：8441

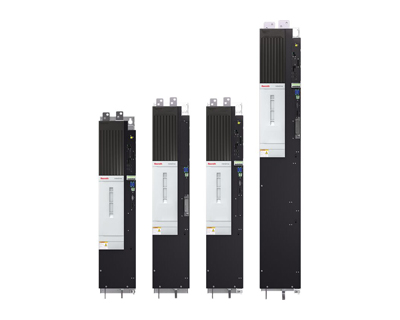

HMU05 通用逆變器可用作運行電機的單軸逆變器，也可用作整流/再生電源設備。此裝置設置了一個控制單元槽，有各種接口，用于連接自動化環境，適用于編碼器系統、安全技術、和其它數字及模擬信號。HMU05 的使用取決于控制單元中的固件，必要時，還取決于電源連接部件。冷卻方式只有液體冷卻。

當作為單軸逆變器運行時，HMU05 由直流供電，并通過直流生成變頻變幅的受控交流輸出電壓，用于運行電機�？刂茊卧墓碳刂茊屋S逆變器并提供多種附加功能。逆變器通過 HMU05電源設備的直流總線供電。

當用作整流/再生電元時，HMU05 從電源電壓上生成直流總線電壓。即，其可將再生能源反饋回電源網絡，使得直流總線電壓保持在恒定水平，不受電源電壓影響�？刂茊卧墓碳刂齐娫丛O(shè)備并提供多種附加功能。

產品特點技術資料使用樣例
訂購熱線
021-56519159 51688715

當作為單軸逆變器運行時，HMU05 由直流供電，并通過直流生成變頻變幅的受控交流輸出電壓，用于運行電機�？刂茊卧墓碳刂茊屋S逆變器并提供多種附加功能。逆變器通過 HMU05電源設備的直流總線供電。

當用作整流/再生電元時，HMU05 從電源電壓上生成直流總線電壓。即，其可將再生能源反饋回電源網絡，使得直流總線電壓保持在恒定水平，不受電源電壓影響�？刂茊卧墓碳刂齐娫丛O(shè)備并提供多種附加功能。

類型		HMU05.1N-F0140-0350	HMU05.1N-F0170-0430	HMU05.1N-F0220-0510	HMU05.1N-F0270-0660	HMU05.1N-F0340-0820	HMU05.1N-F0430-1040	HMU05.1N-F0540-1300
污染等級		2 (EN 50178)
設備防護類型/連接		IP20/IP00 (IEC529)
冷卻類型		水冷
EMC（電磁兼容性）		EN 61800-3
水中的功耗	kW	2.1 0.4	2.5 0.5	3.5 0.75	4.5 1	4.5 1	5.5 1	7.5 1.2

類型			HMU05.1N-F0140-0350	HMU05.1N-F0170-0430	HMU05.1N-F0220-0510	HMU05.1N-F0270-0660	HMU05.1N-F0340-0820	HMU05.1N-F0430-1040	HMU05.1N-F0540-1300
直流母線基本功率			144/120 kW	173/144 kW	216/173 kW	270/216 kW	339/270 kW	430/339 kW	535/430 kW
直流母線過載性能			158/180 kW	190/216 kW	238/260 kW	297/324 kW	373/405 kW	473/509 kW	589/645 kW
電源輸入電流（基本功率）			216/180 A	260/216 A	324/260 A	405/324 A	509/405 A	645/509 A	803/645 A
直流母線連續功率		kW	145	174	219	273	342	435	540
電源連接電壓	3 AC		3 x V AC 380 ... 500 (-15%/+10%)
電源頻率			50/60 Hz (-5%/+5%)
直流母線電壓			可控，可變 1.56 x UNetz或固定為 750 V

類型			HMU05.1N-F0140-0350	HMU05.1N-F0170-0430	HMU05.1N-F0220-0510	HMU05.1N-F0270-0660	HMU05.1N-F0340-0820	HMU05.1N-F0430-1040	HMU05.1N-F0540-1300
典型電機輸出 1)			132/110 kW	160/132 kW	200/160 kW	250/200 kW	315/250 kW	400/315 kW	500/400 kW
基本電流			251/209 A	303/251 A	388/303 A	485/388 A	610/485 A	763/610 A	992/763 A
過載電流			276/314 A	333/377 A	427/454 A	533/582 A	671/727 A	839/915 A	1091/1144 A
持續電流		A	254	306	392	490	616	771	1002
最大電流		A	357	427	515	660	825	1037	1297
額定開關頻率		kHz	4	4	4	4	2	2	2
切換頻率/最大輸出頻率	2 kHz		0 ... 200 Hz	0 ... 200 Hz	0 ... 200 Hz	0 ... 200 Hz	0 ... 200 Hz	0 ... 200 Hz	0 ... 200 Hz
	4 kHz		0 ... 400 Hz	0 ... 400 Hz	0 ... 400 Hz	0 ... 400 Hz	0 ... 400 Hz	0 ... 400 Hz	0 ... 400 Hz
	8 kHz		0 ... 800 Hz	0 ... 800 Hz	0 ... 800 Hz	0 ... 800 Hz	0 ... 800 Hz	0 ... 800 Hz	0 ... 800 Hz
降額因數 2 至 4 kHz			-	-	-	-	0.89 2)	0.81 2)	0.77 2)
降額因數 4 至 8 kHz 2)			0.72	0.85	0.8	0.71	0.67	0.75	0.68

1)	4 極異步電機，400 V，50 Hz
2)	基于連續電流
3）	1.1x 用于1 分鐘到 10 分鐘
4）	1.5x 用于1 分鐘到 10 分鐘

類型		HMU05.1N-F0140-0350	HMU05.1N-F0170-0430	HMU05.1N-F0220-0510	HMU05.1N-F0270-0660	HMU05.1N-F0340-0820	HMU05.1N-F0430-1040	HMU05.1N-F0540-1300
并行開關最多可達 8 個裝置 1)		●	●	●	●	●	●	●
電源逆變器并聯降額		0.95	0.95	0.95	0.95	0.95	0.95	0.95
電機逆變器并聯降額		0.9	0.9	0.9	0.9	0.9	0.9	0.9
中間電路電容	mF	4.95	4.95	6.6	8.25	9.9	13.2	16.5
電網接觸器		外部
制動晶體管/電阻器		外部

一般數據

功率逆變器功率數據（低過載容量3） | 高過載容量4））

電機逆變器功率數據（低過載容量3） | 高過載容量4））

其他數據

控制電壓數據

逆變器常規產品型號

聯系我們
銷售手機微信	13801846998
銷售手機微信	13801846998
采購手機微信	13801846998
售后手機微信	13801846998
電話：021-56519159
電話：021-56139925
傳真：021-56503715
stevenwang2004@126.com

掃一掃關注我們

類型		HMU05.1N-F0140-0350	HMU05.1N-F0170-0430	HMU05.1N-F0220-0510	HMU05.1N-F0270-0660	HMU05.1N-F0340-0820	HMU05.1N-F0430-1040	HMU05.1N-F0540-1300
外部控制電壓		24 V DC (±20%) 電機制動閘的 24 V DC (±5%) 電源
無控制單元和電機制動器時的功率消耗	W	41	48	53	46	48	55	58
無控制部件和電機制動時的持續電流	A	1.7	2	2.2	1.9	2	2.3	2.4
