Monitoring System of Pulverized Coal Boiler
Time：2012-10-31 Views：13359
現代鍋爐控制既要符合大熱量輸出，又要符合環保節能。傳統的人工燒爐存在著熱量輸出不均衡，操作人員缺乏經驗......
現代鍋爐控制既要符合大熱量輸出，又要符合環保節能。傳統的人工燒爐存在著熱量輸出不均衡，操作人員缺乏經驗，煤資源浪費嚴重，燃燒不徹底等缺點，我們的煤粉鍋爐控制系統，將所有鍋爐上的傳感器接入PLC，對所有數據進行智能分析，根據分析結果，采用PID技術智能的調節鼓引風，避免了人工調節，使燃燒更充分，并且還根據設定的出水溫度調整給煤量，使熱量輸出均衡，達到節能環保的要求。
煤粉鍋爐系統監測與控制設備，主要由工控機、變頻器、控制儀表、壓力和溫度傳感器、火焰探測器、含氧量分析儀、PLC、上位機監控軟件以及其它低壓保護和控制電器等元器件構成。采用先進的工業自動化、測控、變頻和通訊網絡技術，對系統進行全自動尋優控制。
一、特點： 1.有效降低能耗 2.減輕勞動強度 3.提高經濟效益和設備使用壽命 4.報警和保護功能齊全，安全系數大大提高 5.方便運行控制和設備的檢修、調試
二、實際作業現場及設備展示
·監控平臺展示

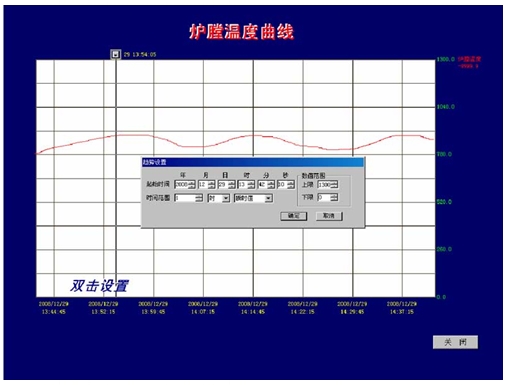

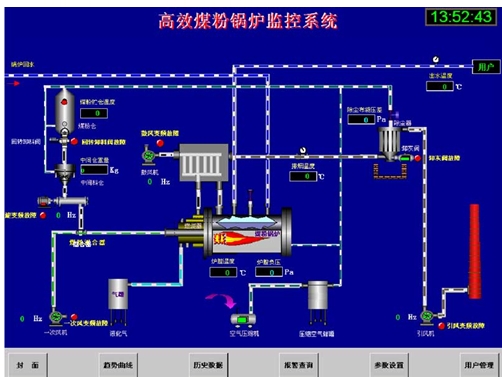

上位監控軟件采用科學的流程圖，配合各種流動、報警、顯示單元直觀的顯示現場系統在運行中的各種參數，并集成歷史曲線、歷史紀錄等功能。
|
|
|
監控區域示意圖
|
|
|
|
監控軟件——工作展示
|
|
|
|
|

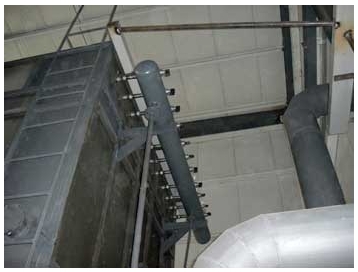

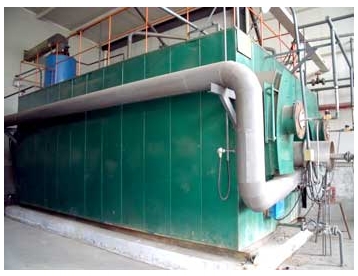

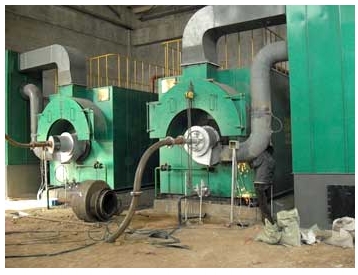

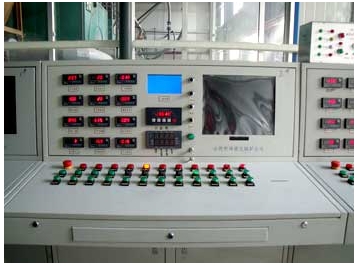

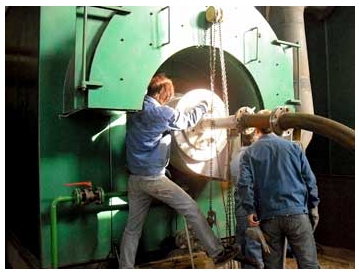

作業現場部分
配套產品展示
|
|
配套產品1：6ES7 216-2AD23-0XB8型CPU
|
|
|
配套產品2：6ES7 235-0KD22-0XA8型模擬量擴展模塊
配套產品3：ATV61HC40N4型變頻器
|
|
|
配套產品4：ATV61HD15N4型變頻器
|
|
|
配套產品5：CH6/CRTA1B0R型單輸入通道儀表
配套產品6：KLM-3211-1型直流輸入信號隔離處理器(一入二出)
|
|
|
配套產品7：GTll55-QSBD-C型人機單元
|
|
|
配套產品8：WZP-2a30-150型裝配式熱電阻
|
|
|
配套產品9：JYB-3151-3022型智能差壓變送器
|
——以上是部分配套產品展示，僅供參考。
